Adapter- und Anschlusskonzept für die Entwicklung eines LVDS Adapters für Toshiba und Epson LCD Displays Adapter- und Anschlusskonzept für die Entwicklung eines LVDS-Adapters für Toshiba und Epson LCD-Displays

Im Zuge der Erweiterung einer bestehenden Zentraleinheit eines Parkraumbewirtschaftungssystems auf Basis eines individuellen embedded Devices mit WinCE 5.0 wurden 2 spezielle Adapter entwickelt. Diese Adapter ermöglichen die Konvertierung von 18 Bit TTL auf 24 Bit TTL und LVDS-Signalen, um den Anschluss verschiedener TFT-Displays über eine Entfernung von 3m zu erlauben. Das embedded Device stellt ein 18 Bit TTL Signal für die Anbindung von TFTs zur Verfügung. Insgesamt sollten 4 unterschiedliche TFT-Displays angeschlossen werden können:

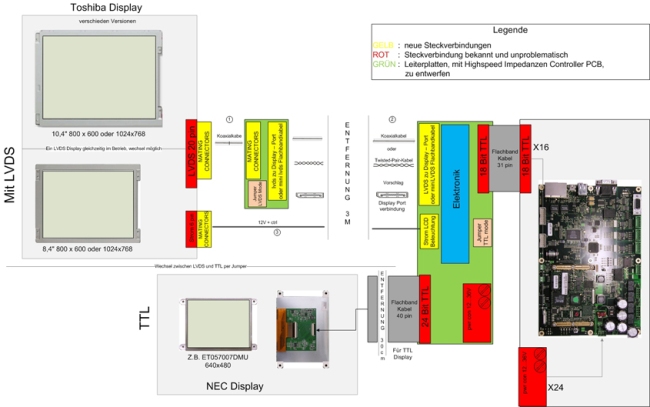

Adapterkonzept

  • 5,7" ET057007DMU 640x480 - 18 Bit TTL Signal
  • 8,4" NEC NL6448BC26-09C 640x480 - 24 Bit TTL Signal
  • LVDS 8,4" 800 x 600 oder 1024x768 - LVDS über 3m Kabel
  • LVDS 10,4" 800 x 600 oder 1024x768 - LVDS über 3m Kabel

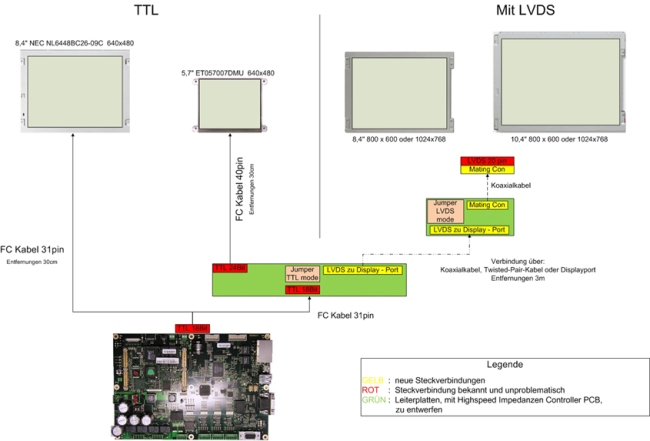

Anschlusskonzept

Der Adapter funktionierte ähnlich einer Weiche, der über Jumpereinstellungen für das jeweilige Display konfiguriert werden konnte. Die beiden TFTs, die per TTL-Signal direkt kommunizieren, können direkt an diesen Adapter bzw. an das Embedded Device angeschlossen werden. Da die TTL-Schnittstelle auf dem kundenspezifischen Embedded Board nur 18 Bit für die Darstellung der Farben zu Verfügung stellte, wurde eine Lösung entwickelt, welche die Farbinformationen von 18 Bit auf 24 Bit umsetzt, ohne visuelle Verluste auf dem TFT NL6448BC26-09C der Firma NEC hinnehmen zu müssen. Die TFTs mit LVDS werden durch diesen Adapter über eine Displayport-Steck-Verbindung auf eine zweite Adapterplatine verbunden. Diese Platine übersetzt das Signal von der Displayport-Schnittstelle auf die Mating Con Schnittstelle (20 PIN) der LVDS-fähigen TFT-Displays.
